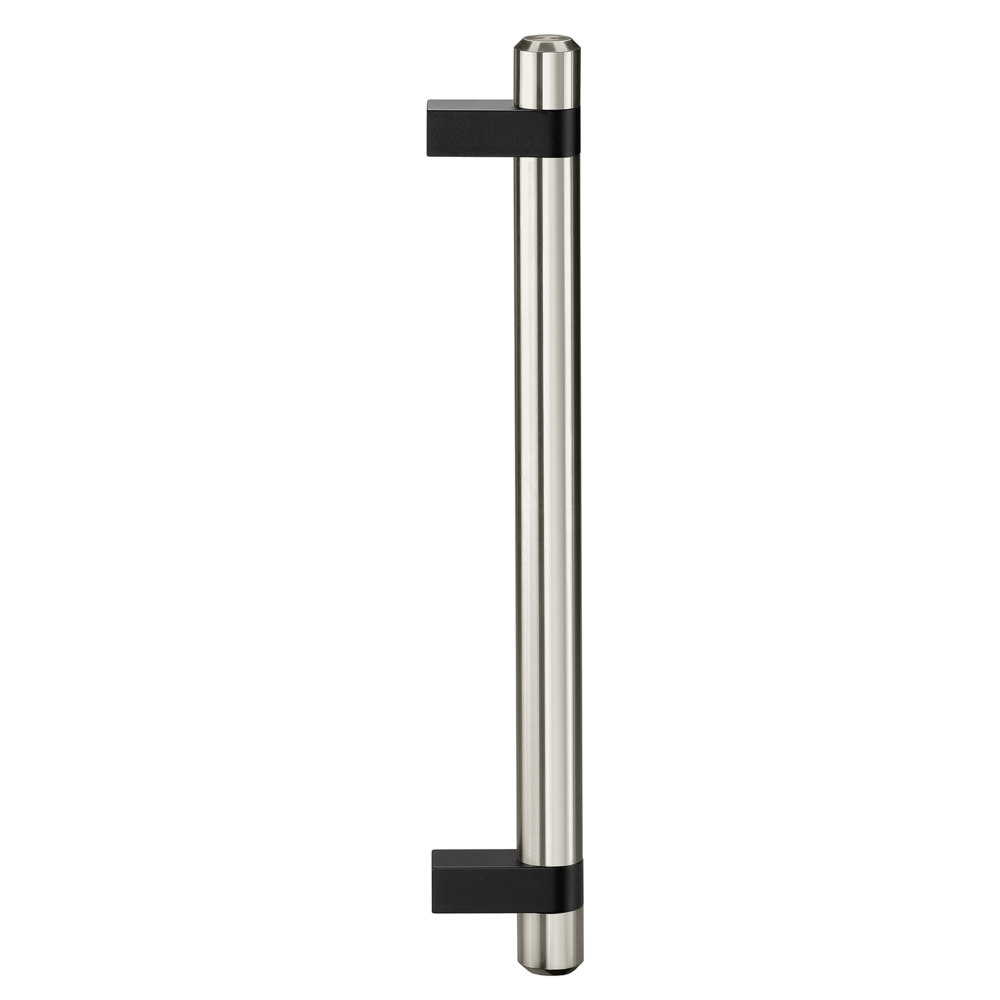

Jednostronny uchwyt ze stali nierdzewnej
Opis

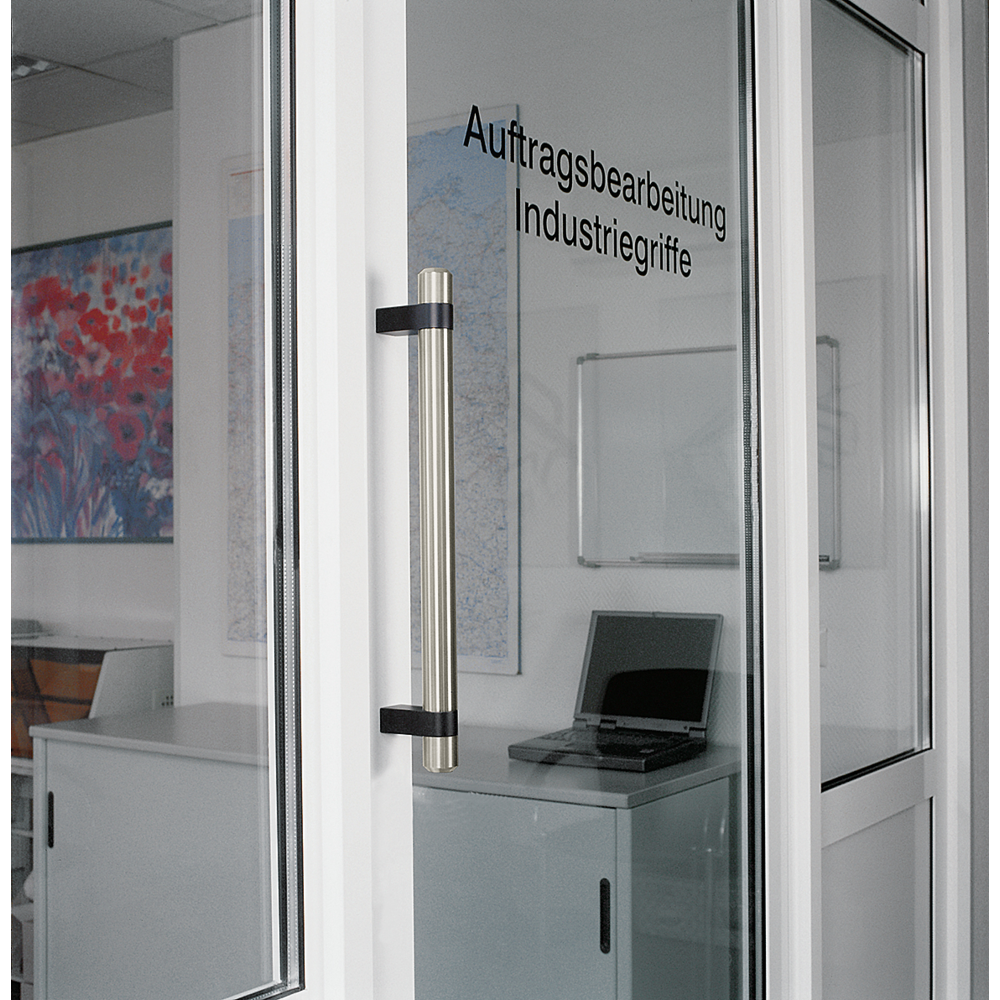

Uchwyt uniwersalny w wersji ciężkiej do maszyn, instalacji technicznych i drzwi; jako uchwyt pojedynczy i podwójny do obustronnego montażu drzwiowego.
Oznaczenie U3-35.G700.EG
Otwory montażowe M8.
Rozstaw otworów mocujących: 700 [mm]
Długość całkowita 795 [mm]
Nośność: min. 1000 N.
Materiał i wykończenie powierzchni:
Mostek uchwytu – rurka ze stali szlachetnej ø35x2 mm, nr mat. 1.4301, szlifowana precyzyjnie. Zaślepki z okrągłego profilu ze stali szlachetnej, materiał 1.4305, szlifowanego precyzyjnie. Wsporniki uchwytu z aluminium AlMgSi 0,5, oksydowanego na kolor czarny.
Wskazówki montażowe: W przypadku uchwytów podwójnych dostarczana śruba z łbem walcowym z gniazdem sześciokątnym M8x60 DIN 912 pozwala na zamocowanie na drzwiach o grubości skrzydła 6-20 mm. Zastosowanie dłuższych, spełniających wymogi norm śrub umożliwia montaż na drzwiach o dowolnej grubości.
Wykonania specjalne: Inne długości uchwytów dostępne na zapytanie.
Pełne dane techniczne oraz wymiary patrz: karta katalogowa PDF
Dane techniczne
| Materiał | stal nierdzewna |
| Rozstaw otworów [mm] | 700 |
| Otwory montażowe | M8 |
| Długość całkowita [mm] | 795 |
| Wysokość [mm] | 80 |
| Kolor | naturalny |
| Kolor wspornika | czarny |
| Materiał wspornika | aluminium |
