Rosnąca popularność samochodów elektrycznych sprawia, że stacje ładowania, znane również jako punkty ładowania lub potocznie „ładowarki”, stają się coraz powszechniejszym elementem miejskiego krajobrazu. To urządzenia umożliwiające dostarczanie energii elektrycznej do baterii pojazdów elektrycznych i hybrydowych typu plug-in.

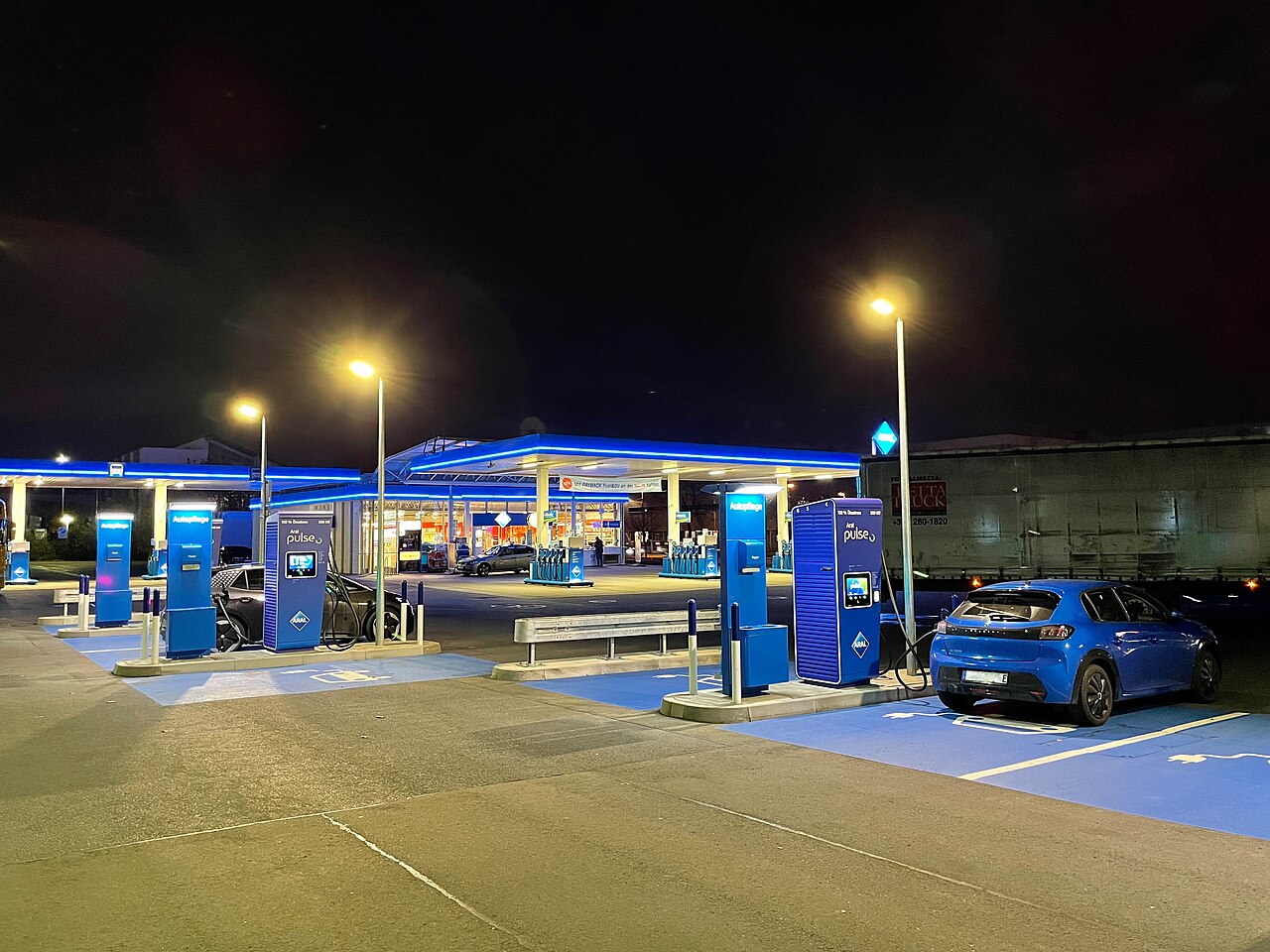

Fot. 1. Stacje ładowania przed stacją benzynową w Brunszwiku w Niemczech - Wikimedia Autorstwa IToms

AC i DC – dwa sposoby ładowania

Zasadniczy podział stacji ładowania opiera się na rodzaju prądu: zmiennym (AC) i stałym (DC). Prąd zmienny to ten, który znajduje się w domowych gniazdkach i zasilany jest przez sieć energetyczną. Jednak akumulatory w samochodach elektrycznych mogą być ładowane wyłącznie prądem stałym – dlatego w pojazdach montowane są tzw. pokładowe ładowarki (onboard chargers), które przekształcają AC na DC.

W przypadku stacji AC, to samochód przetwarza prąd na odpowiedni, natomiast stacje DC wykonują konwersję w samym urządzeniu, dostarczając do pojazdu prąd stały o znacznie wyższej mocy. Dzięki temu ładowanie jest szybsze, ale też bardziej wymagające technologicznie i kosztowniejsze.

Poziomy mocy ładowania

Systemy ładowania samochodów elektrycznych dzielą się według mocy oraz rodzaju prądu – zmiennego (AC) lub stałego (DC). W Ameryce Północnej obowiązuje klasyfikacja SAE J1772. Ładowanie AC Level 1 odbywa się z domowego gniazdka 120 V i ma bardzo niską moc (ok. 1,4–1,9 kW), co oznacza powolne ładowanie. Szybsze jest AC Level 2, dostępne w domach i przy stacjach publicznych – zapewnia moc do 19,2 kW. Najszybsze jest ładowanie DC – Level 1 i Level 2 – które dostarcza prąd stały bezpośrednio do baterii, z mocą nawet do 400 kW.

W Europie stosuje się klasyfikację IEC 61851, która dzieli systemy na tryby od 1 do 4. Tryb 1 to ładowanie z gniazdka bez dodatkowych zabezpieczeń (dziś praktycznie nieużywany), a tryb 2 to ładowanie z domowego gniazda, ale z wbudowaną ochroną w kablu (np. przenośne ładowarki). Tryb 3 to najczęściej spotykany sposób ładowania w Europie – przez dedykowaną stację i złącze Type 2, umożliwiający ładowanie AC nawet do 43 kW. Tryb 4 to szybkie ładowanie DC, wykorzystujące złącza takie jak CCS Combo 2 czy CHAdeMO.

Złącza i standardy

Na świecie stosuje się różne złącza do ładowania samochodów elektrycznych, zależnie od regionu i producenta. W USA dominujące jest złącze Type 1 (SAE J1772), a w Europie – Type 2 (Mennekes). Popularny staje się CCS – Combined Charging System – który łączy ładowanie AC i DC i występuje w wersjach Combo 1 (Ameryka Północna) i Combo 2 (Europa). Japońskie marki, takie jak Nissan, stosują złącze CHAdeMO. Tesla z kolei w Ameryce Północnej używa własnego standardu NACS, który stopniowo zyskuje akceptację także wśród innych producentów.

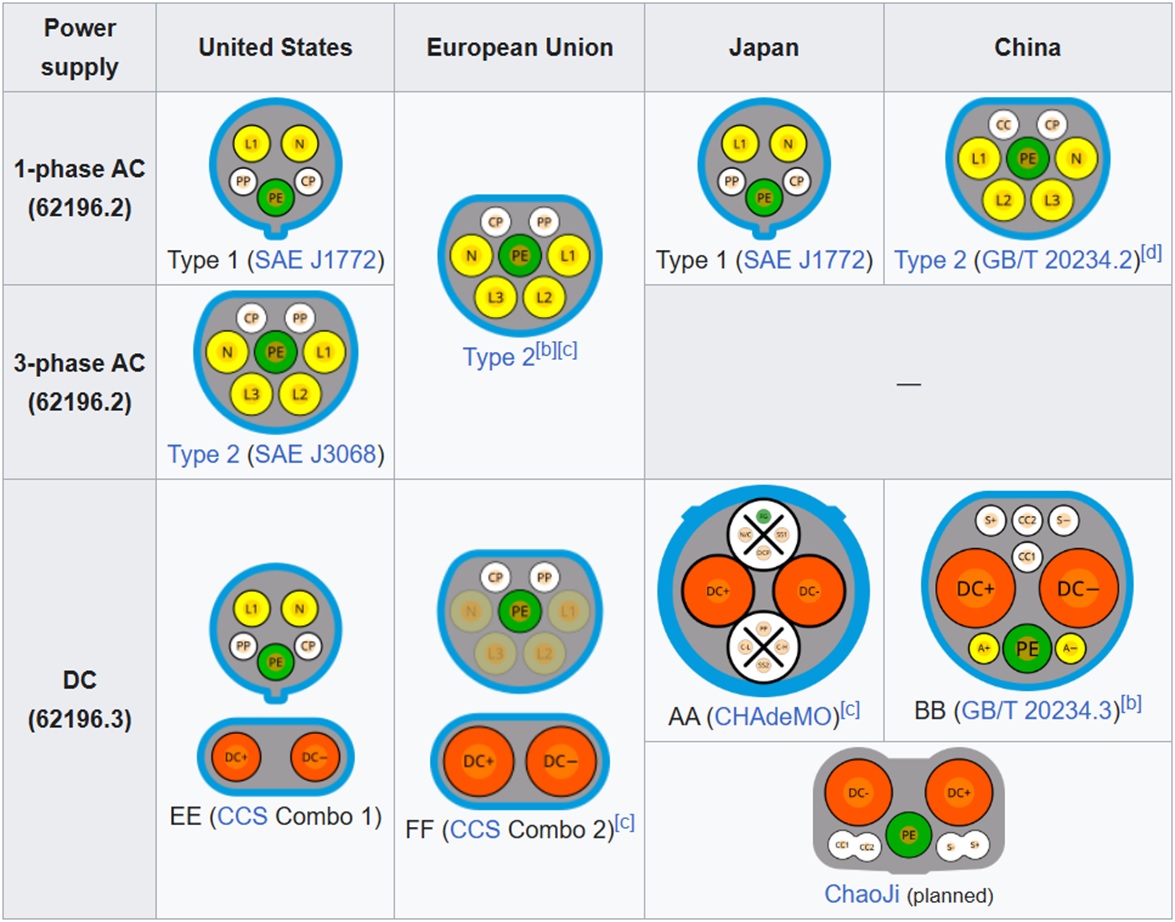

Fot. 2. Różne złącza ładowarek - Wikipedia

Choć trwają próby ujednolicenia standardów, w praktyce wciąż funkcjonuje kilka różnych i nie zawsze kompatybilnych systemów ładowania.

Domowe i publiczne stacje ładowania

Większość użytkowników samochodów elektrycznych ładuje pojazdy w domu, zwykle w garażu. Wystarczy do tego standardowe gniazdko (AC Level 1) lub specjalna stacja (AC Level 2), podłączona np. do gniazda NEMA 14-50.

Publiczne stacje ładowania dostępne są w przestrzeniach miejskich, galeriach handlowych, parkingach, przy drogach szybkiego ruchu i stacjach benzynowych. Ich moc bywa znacznie wyższa – szczególnie w przypadku stacji szybkiego ładowania (DC).

W przestrzeniach komercyjnych, takich jak biura czy hotele, stacje ładowania stają się coraz popularniejszym udogodnieniem dla klientów i pracowników.

Inne technologie ładowania

Oprócz klasycznych kabli, rozwijane są alternatywne rozwiązania:

• Ładowanie indukcyjne – bezdotykowe uzupełnianie energii przez maty wbudowane w podłoże.
• Wymiana baterii – rozładowany akumulator jest automatycznie wymieniany na naładowany w ciągu kilku minut.

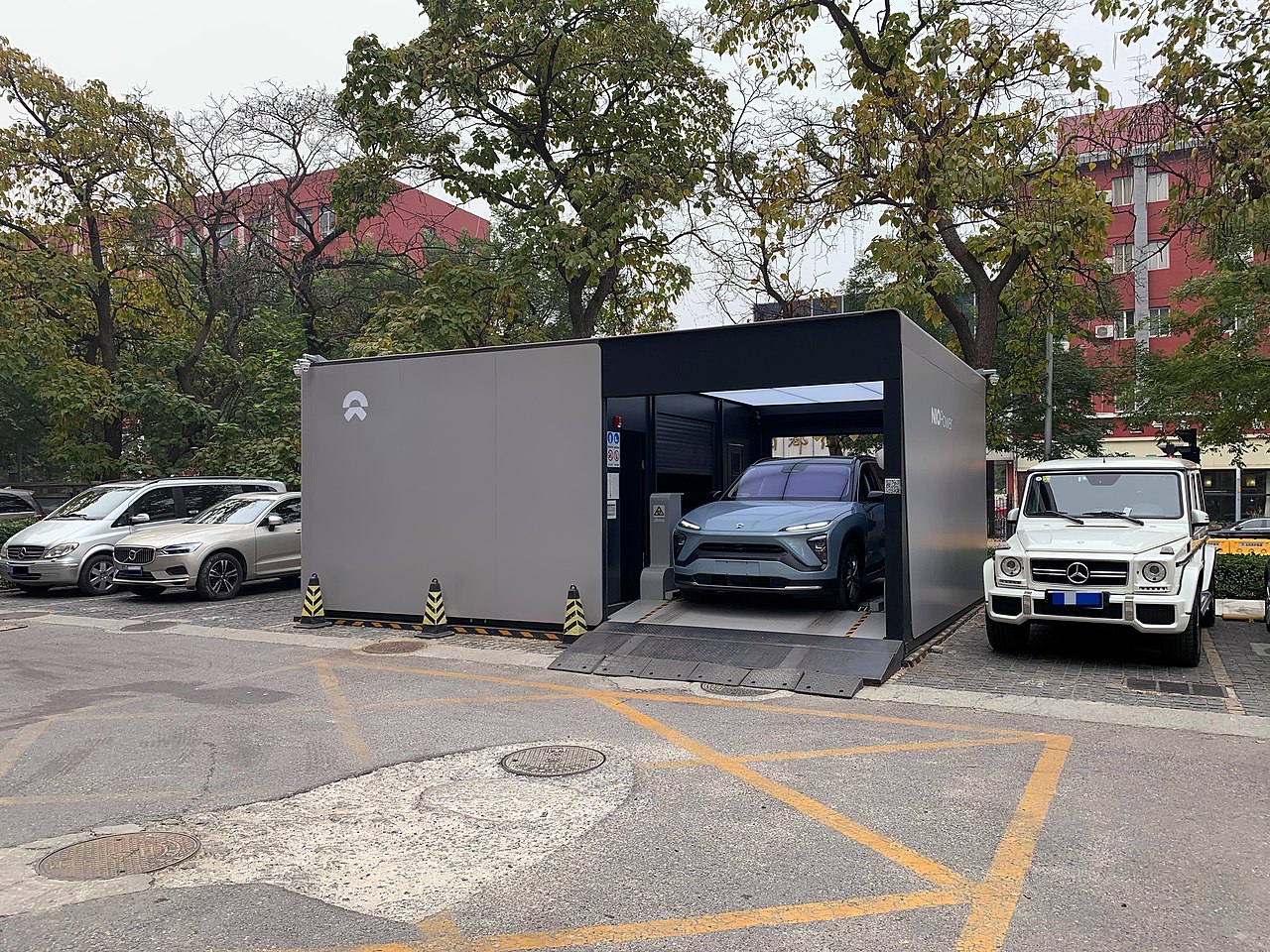

Fot. 3. Stacja wymiany akumulatorów na parkingu w Pekinie - Wikimedia autorstwa bfishadow

Podsumowanie

Zarówno w Polsce, jak i na świecie liczba stacji ładowania dynamicznie rośnie, a równolegle rozwijają się technologie pozwalające na coraz szybsze i wygodniejsze uzupełnianie energii. Choć nadal istnieją różnice między regionami, zarówno w standardach złącz, jak i mocy ładowania, globalny trend jest jasny – elektromobilność staje się nieodłączną częścią nowoczesnej motoryzacji. Wraz z kolejnymi inwestycjami i rosnącą dostępnością ładowarek, samochody elektryczne będą stawały się realną alternatywą dla coraz szerszego grona kierowców.
